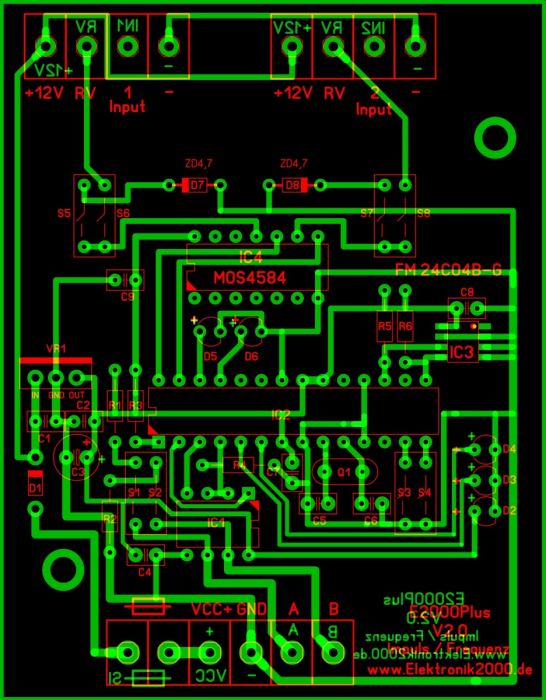

E2000Plus Impuls Frequenz 2FACH V2.0

Das E2000Plus Impuls-Freq Device [2-fach] ist ein Modul für die Hutschiene.

Es stehen 2 Eingänge zur Verfügung die über das Webinterface konfiguriert werden können.

Möglich sind:

Impulse pro Minute
Counter (Noch keine FRAM Speicherung)
Impulse pro Sekunde (Frequenz)
Eltako Windsensor WS

(S0 Zähler können damit ausgewertet werden.)

Die Eingänge sind extern zu beschalten.
Auf dem Modul wurde von uns ein Schmitt-Trigger verbaut.
Die Zehner Dioden begrenzen die Spannung auf TTL Pegel.
Sollten direkte uPC Impulse ausgewertet werden sollen, ist die Z-Diode abschaltbar und
der RV Widerstand entfällt.
